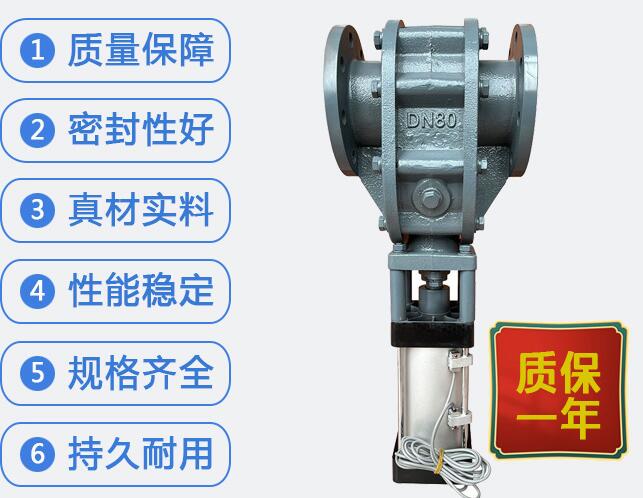

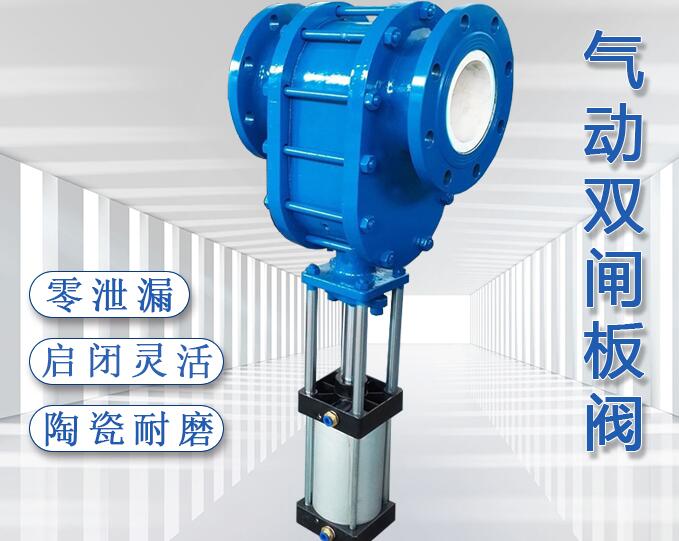

氣動閘板閥的結構主要包括閥體、閥蓋、圓型閘板、楔形塊、閥桿、密封墊片、填料、填料壓蓋、支架、手動裝置、氣動執行結構、氣源管件、氣動控制元件和信號開關等組件‌。其工作原理是通過氣缸活塞式結構驅動，當壓縮空氣從汽缸上部管線進入時，推動活塞桿向下運動，從而帶動閥桿關閉閥門；反之，從下部管線進入時，活塞桿向上運動，帶動閥桿開啟閥門。‌



氣動閘板閥的優點包括啟閉動作可靠、啟動負荷小、耐磨性強、阻力小、卡灰及結灰現象少等。其獨特的設計理念在于閥門動作時，閥板對閥座密封面產生自研磨和拋光作用，提高了耐磨性和密封性，延長了使用壽命。此外，氣動閘板閥適用于高溫、高壓和防爆等工況，廣泛應用于石油、化工、煉油、電力、冶金等行業。氣動閘閥性能可靠、操作切換和維修方便，氣動平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

‌氣動閘板閥的優點主要包括以下幾個方面‌：

1. ‌結構簡單、體積小、重量輕‌：氣動閘板閥的結構設計簡單，體積小，重量輕，這使得其安裝和維護都相對方便‌。

2. ‌高度可靠、安全性高‌：氣動控制元件具有防爆性能，適用于易燃氣體環境，且氣動閘板閥的可靠性高，使用壽命長，維護方便，易損件少且價格低廉‌。

3. ‌遠程控制和集中管理‌：氣動閘板閥可以實現遠程控制和集中管理，操作簡單，維護工作量較小‌。

4. ‌適用范圍廣‌：氣動閘板閥適用于各種腐蝕性液體及含顆粒雜質的懸浮液體，不受管道輸送壓力的影響，且在全開或全關過程中能自動保持開啟狀態，避免人工誤動引起的故障‌。

5. ‌運行平穩、噪聲低‌：采用壓縮空氣作為動力源驅動活塞式傳動系統，運行平穩，無振動，噪聲低，使用壽命較長‌。

6. ‌耐磨性強、密封性能好‌：氣動閘板閥在惡劣工況下使用過程中能不斷提高耐磨性和密封性，延長了閥門的使用壽命‌。

7. ‌自清洗功能‌：閥座具有自清洗功能，在閥門開啟或關閉過程中不受氣流的直接沖刷，確保閥座的密封性能‌。

8. ‌故障隔離‌：閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行‌。

這些優點使得氣動閘板閥在工業應用中具有廣泛的應用前景和較高的使用價值。
