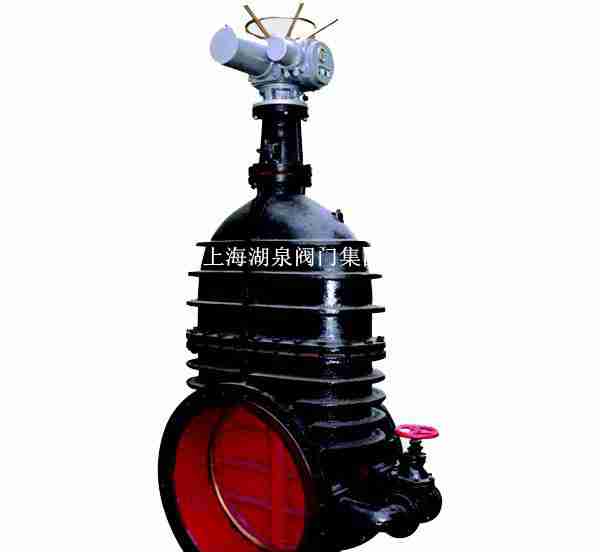

上海湖泉閥門集團有限公司Z945T/W電動暗桿楔式閘閥采用多回轉電動裝置，用以驅動和控制電動閥門的開啟和關閉，操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。湖泉閥門電動暗桿閘閥廣泛應用于排水、供熱、電站、化工、采礦等工程，滿足了現代工、農業的自動化要求。廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。Z945T/W-10型電動暗桿楔式閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。閘閥暗桿,品質保證,廠家大廠家直銷,沒有中間商賺差價,廠家直銷差價,報價合理,產銷經驗豐富,多年閥門行業經驗,合作商,工程各個系列,專業生產各類閘閥,歐洲品質,十多年產銷..

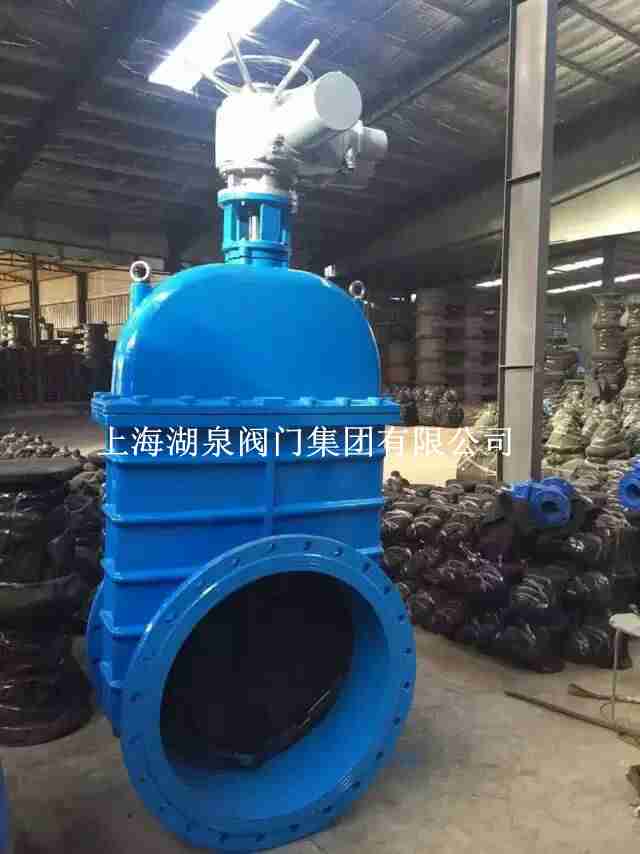

上海湖泉閥門集團有限公司暗桿楔式電動閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€(xiàn)等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z943型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。 電動暗桿楔式閘閥z945T/W dn600內部結構特點：
(1)  電動暗桿楔式閘閥軛架套管 – 鋁青銅軛架套管配置針形止推軸承，程度減少操作扭矩。
(2) 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3)  電動暗桿楔式閘閥 電動暗桿楔式閘閥電動暗桿楔式閘閥壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現的閥帽密封。
(4) 閥座環 – 焊接閥座環垂直于流動通道，易于維護。
(5)  電動暗桿楔式閘閥執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒作機構。
(6) 軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋 – 兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座 – 硬面，使用壽命長。
(9) 閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10)  電動暗桿楔式閘閥整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

電動暗桿楔式閘閥z945T/W dn600主要 零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z945T-16	灰鑄鐵	鉻不銹鋼	銅合金	石棉
Z945T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z945W-10	灰鑄鐵	碳鋼	灰鑄鐵	油浸石棉填料


電動暗桿楔式閘閥z945T/W 主要零性能規范

型號	公稱壓力  （MPa）	試驗壓力		適用溫度  （℃）	適用介質
		強度（水）  （MPa）	密封（水）  （MPa）
Z945T-10	1.0	1.5	1.1	≤100	蒸氣、水、
Z945W-10				≤100	油品


電動暗桿楔式閘閥z945T/W 外型尺寸和連接尺寸

型 號	公稱通徑  DN(㎜)	尺寸										重量  （㎏）
		L	D	D1	D2	b-f	z-фd	H	h2	L1	L2
Z945T/W -10	100	229	215	180	155	22-3	8-ф18	757	594	161	391	88
	125	254	245	210	185	24-3	8-ф18	802	639	161	391	10
	150	267	280	240	210	24-3	8-ф23	843	680	161	391	122
	200	330	335	295	265	26-3	8-ф23	993	830	161	391	178
	250	380	390	350	320	28-3	12-ф23	1097	934	161	391	239
	300	420	440	400	368	28-4	12-ф23	1194	1082	215	299	323
	350	450	500	460	428	30-4	16-ф23	1269	1157	215	299	431
	400	480	565	515	484	32-4	16-ф25	1445	1333	215	299	555
	500	540	670	620	585	34-4	20-ф25	1658	1546	215	299	908
	600	600	780	725	685	36-5	20-ф30	1758	1646	215	299	1148
	700	660	895	840	800	40-5	24-ф30	1976		258	318	1800
	800	720	1010	950	905	44-5	24-ф34	2136		258	318	2340
