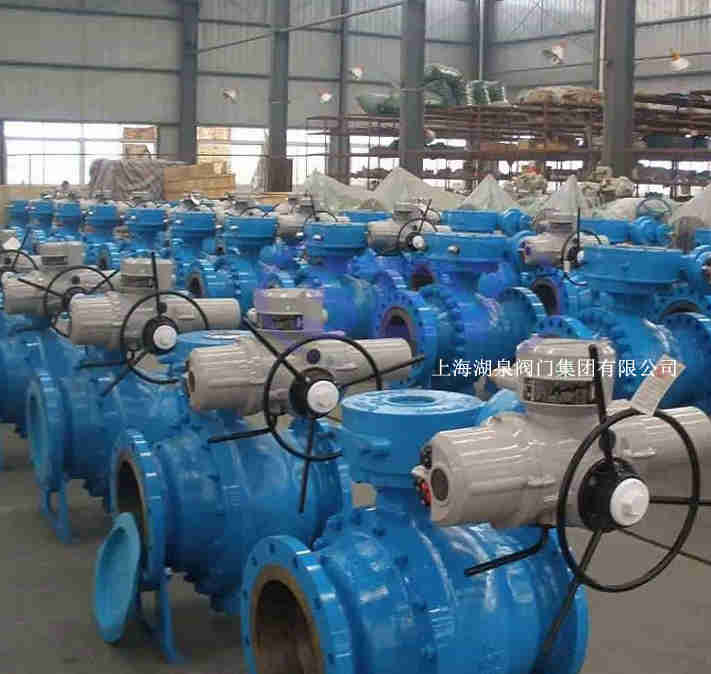

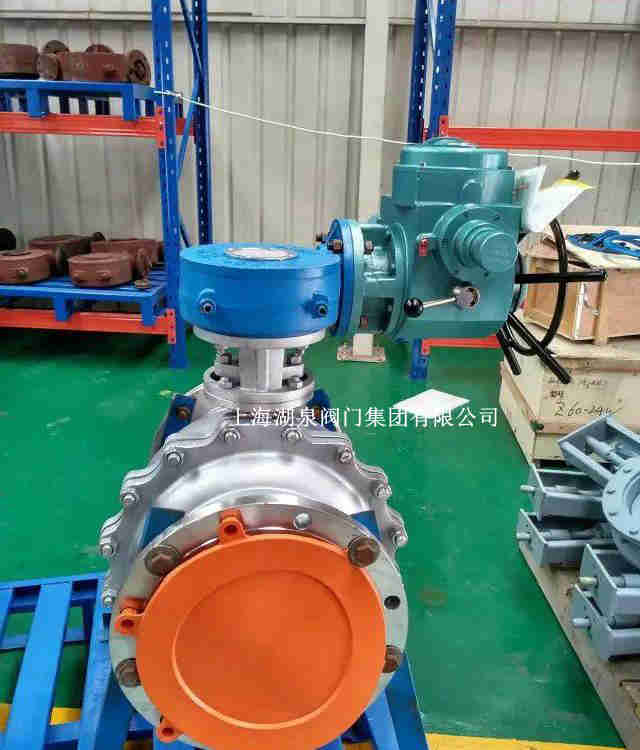

電動球閥Q947y-25c dn300主要外形和連接尺寸
[ 2022-08-04 ]

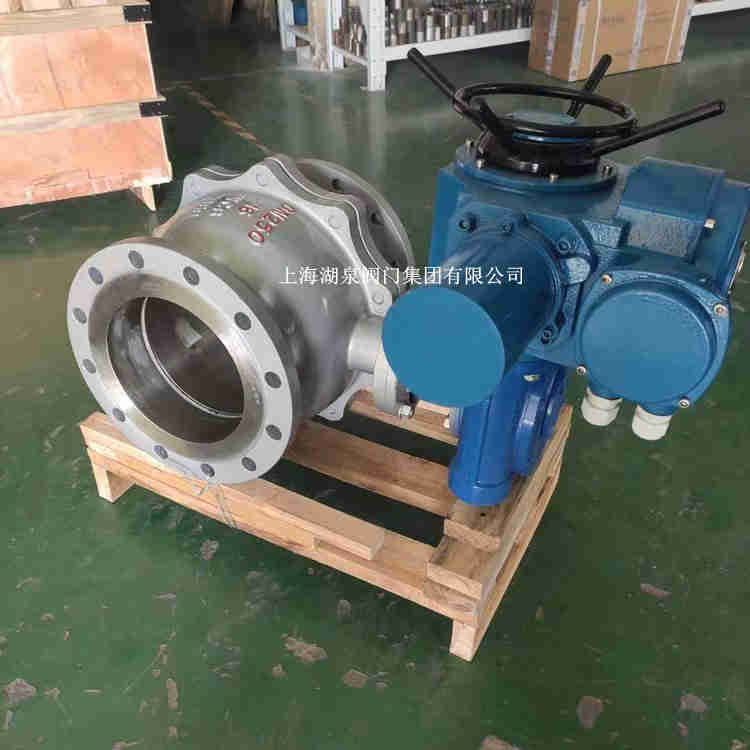

上海湖泉閥門集團有限公司電動球閥Q947y-25c dn300生產廠家，該產品適用于各種輕重工業及樓宇管道。Q947F/H/Y固定式電動球閥 應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、管道輸送系統中;在化工產品、醫藥和食品生產種; 固定式電動球閥 產品特點 Q947F/Q947Y/Q947H型固定式閥,Q647F/Q647Y/Q647H固定式氣動動球閥是 新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性，Q947F電動固定法蘭球閥采用固定式球閥與高精度電動執行器組裝而成,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。 上海湖泉電動卸灰球閥、電動法蘭卸灰球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中,在化工產品等行業。
電動球閥Q947y-25c dn300產品優點
1、采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、采用全通徑或縮徑設計，流通阻力小。
3、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
4、都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
5、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
6、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
電動球閥Q947y-25c dn300產品主要零部件材料
電動球閥Q947y-25c dn300產品主要性能規范
電動球閥Q947y-25c dn300產品主要外形和連接尺寸
電動球閥Q947y-25c dn300產品優點
1、采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、采用全通徑或縮徑設計，流通阻力小。
3、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
4、都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
5、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
6、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
電動球閥Q947y-25c dn300產品主要零部件材料
| 零件名稱 | 材料 | ||||||
| 閥體 | WCB | ZG1Cr18Ni9Ti |
CF8 (304) |
CF3 (304L) |
ZG1Cr18Ni12Mo2Ti | CF8M(316) |
CF3M (316L) |
| 球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti |
0Cr19Ni9 (304) |
00Cr19Ni11 (304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | ||||||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性 | ||
電動球閥Q947y-25c dn300產品主要性能規范
| 試驗壓力ps(MPa) | 工作溫度(℃) | 適用介質 | |||
| 殼 體 | 密封(液) | 密封(氣) | |||
| Q947F-10 | 1.5PN | 1.1PN | 0.6 MPa | -29-200(加玻纖增強聚四氟乙烯)、-29-300(對位聚苯) | 水、蒸汽、油品等 |
| Q947F-16 | |||||
| 硝酸等腐蝕性介質 | |||||
| 強氧化性介質 | |||||
| Q947F-25 | |||||
| Q947F-64 | 醋酸等腐蝕性介質 | ||||
| Q947F-160 | |||||
| 尿素等腐蝕性介質 | |||||
電動球閥Q947y-25c dn300產品主要外形和連接尺寸
| Q941F-25C、Q941F-25P | L | D | D1 | D2 | b | z×?d |
| DN15 | 130 | 95 | 65 | 45 | 16 | 4×?14 |
| DN 20 | 140 | 105 | 75 | 55 | 16 | 4×?14 |
| DN 25 | 150 | 115 | 85 | 65 | 16 | 4×?14 |
| DN 32 | 165 | 135 | 100 | 78 | 18 | 4×?18 |
| DN 40 | 180 | 145 | 110 | 85 | 18 | 4×?18 |
| DN 50 | 200 | 160 | 125 | 100 | 20 | 4×?18 |
| DN 65 | 220 | 180 | 145 | 120 | 22 | 8×?18 |
| DN 80 | 250 | 195 | 160 | 135 | 22 | 8×?18 |
| DN 100 | 280 | 230 | 190 | 160 | 24 | 8×?23 |
| DN 125 | 320 | 270 | 220 | 188 | 28 | 8×?25 |
| DN 150 | 360 | 300 | 250 | 218 | 30 | 8×?25 |
| DN 200 | 400 | 360 | 310 | 278 | 34 | 12×?25 |
