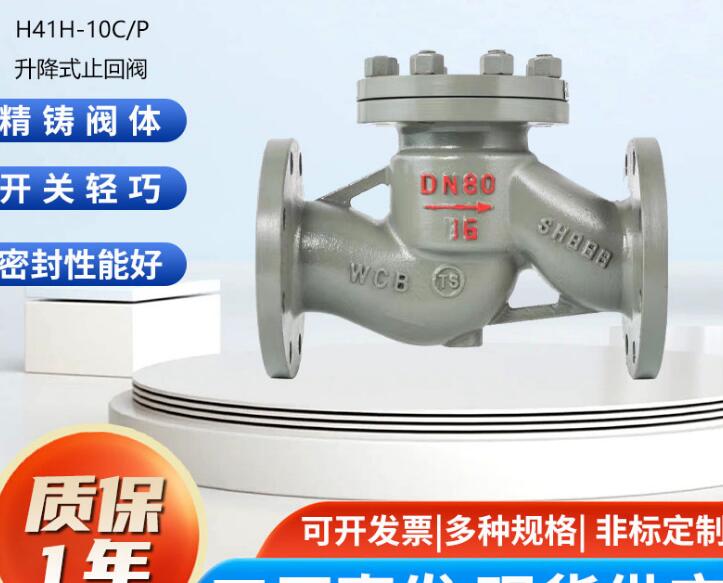

產品名稱：逆止閥H41H—16C-DN200WCB鑄鋼材質[ 2024-07-31 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、逆止閥H41H—16C-DN200WCB鑄鋼材質概述
逆止閥其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放，還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。根據閥體及內件材質的不同，可適用在化工、石油、發電、水處理、環保等工業系統需防止介質逆向流動管道中。適用于公稱壓力PN1、6～16、0Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置。適用介質為：水、油品、蒸汽等。 H41H 升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。
二、逆止閥H41H—16C-DN200WCB鑄鋼材質性能規范
閥體材料 公稱壓力
(MPa)工作溫度
(℃)
適用介質 碳 鋼 1．6-6．4 ≤425 水、油品、蒸汽 10．0、16．0 ≤450 ／ 不銹鋼 P 1．6-16．0 ≤200 硝酸類
R ／ ／ 醋酸類 鉻鎳鈦
耐熱鋼PI 1．6-6．4 ≤550 石油、石油產品 鉻鉬鋼 1．6-16．0 ≤550 油 三、H41H 升降式止回閥--主要外形尺寸
公稱壓力
PN公稱通徑
DN主要連接尺寸 外形
尺寸L D D 1 D 2 D 6 b f f 1 Z-φd H 1.6MPa 40 200 145 110 85 - 16 2 - 4-18 95 50 230 160 125 100 - 16 2 - 4-18 105 65 290 180 140 120 - 18 2 - 4-18 120 80 310 195 165 135 - 20 3 - 8-18 130 100 350 215 180 155 - 20 3 - 8-18 140 125 400 245 210 185 - 22 3 - 8-12 155 150 480 280 240 210 - 24 3 - 8-23 180 200 600 335 295 265 - 26 3 - 12-23 215
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
L
130
150
160
180
200
230
290
310
350
400
480
600
650
750
H
90
95
100
105
110
115
140
170
200
230
255
285
290
300
Wt
14
15
16
17
18
19
24
29
40
58
83
100
105
110
