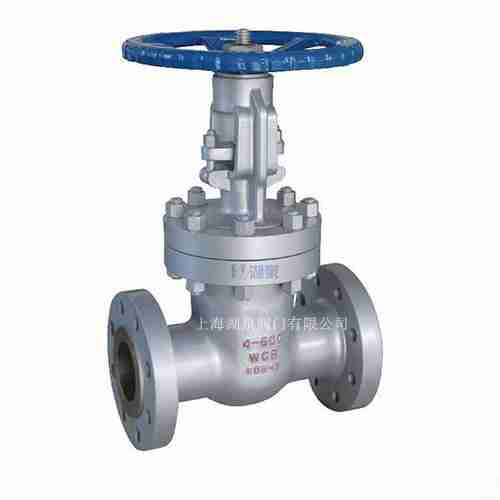

結構圖片

一、Z41F4襯氟閘閥產品介紹

上海湖泉閥門有限公司Z41F4襯氟閘閥是一種帶見的啟閉閥門，它適用于腐蝕性介質的專用閘閥,利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。襯氟閘閥是采用內襯防腐塑料，整體包膠技術生產出來的防腐閥門。具有開關和流量調節雙重功能，可以方便的開、關氣路，而不影響流量，襯氟止回閥保證了流量的重復性。開起緩慢，減小了瞬間管道壓力對儀表的沖擊力。專用于控制腐蝕性或強腐蝕性介質，Z41F4襯氟閘閥閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。服了一般閘閥密封不良，生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，Z41F4襯氟閘閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點。

二、Z41F4襯氟閘閥產品結構特點

1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、Z41F4襯氟閘閥填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4、.帶有彈性的閘板，Z41F4襯氟閘閥補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，Z41F4襯氟閘閥適用于介質方向可能改變的管路上作用啟閉裝置。

三、Z41F4襯氟閘閥技術參數

型號		工作壓力/MPa	適用溫度/℃	適用介質
Z41F4	16	1.6	≤150	腐蝕性介質
Z41F4	16	1.6
Z41F4	25	2.5

四、Z41F4襯氟閘閥零部件材料

號	材料
	閥體、閥蓋	閘板、閥桿	閥桿螺母	填料	手輪
Z41F4-16	灰鑄鐵襯氟塑料	碳素鋼襯氟塑料	球墨鑄鐵或鋁青銅	聚四氟乙烯	球墨鑄鐵
Z41F4-16	鑄鋼
Z41F4-25

五、Z41F4襯氟閘閥規格尺寸

公稱通徑		標準值							參考值
DN（mm)	NPS(inch)	L*	D	D1	D2	f		Z-φd	D0	H	H1	WT(kg)
DN（mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120	110	125	6
20	3/4	150	105	75	55	2	16	4-φ14	140	120	140	7
25	1	160	115	85	65	2	16	4-φ14	140	132	155	8
32	11/4	180	135	100	78	2	18	4-φ18	160	156	185	11
40	11/2	240	145	110	85	3	18	4-φ18	200	167	210	20
50	2	250	160	125	100	3	20	4-φ18	200	358	410	28
65	21/2	270	180	145	120	3	20	4-18	250	375	440	32

DN	L	D	D1	D2		z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150
